54/40

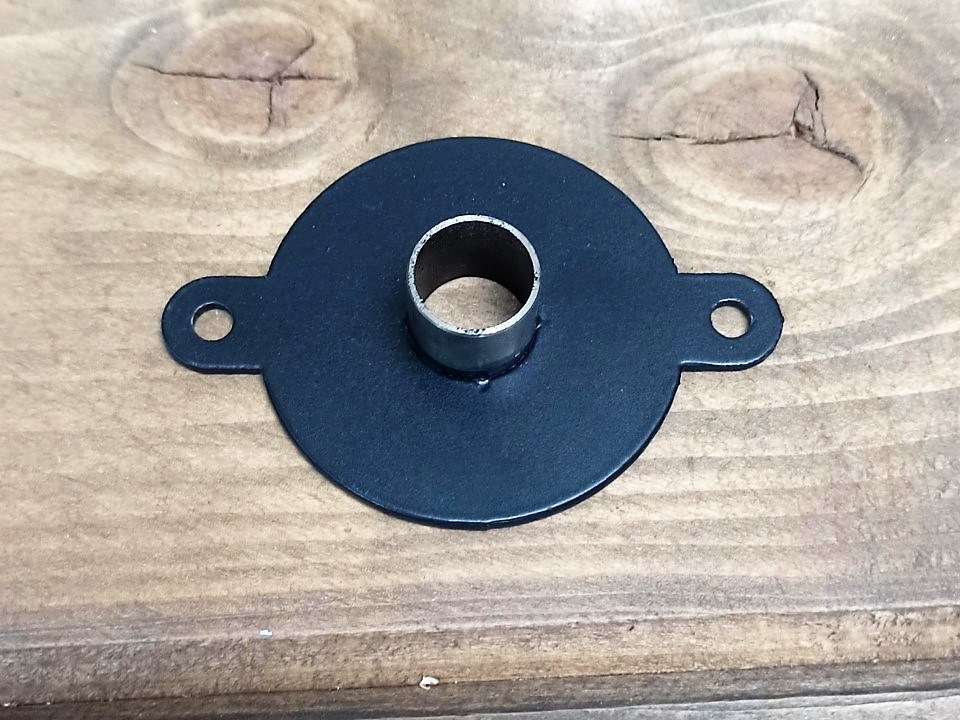

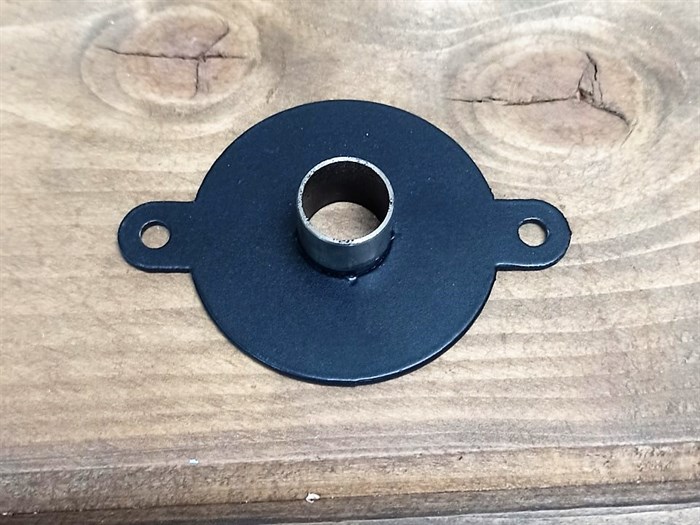

Копировальная втулка для ручного фрезера, посадочный размер - 54 мм., рабочий диаметр - 40 мм.
Для фрезеров:
Интерскол: ФМ-40.1000Э; Felisatti: ФМ-40.1000Э
Копировальная втулка – кольцо, скользящее по кромке шаблона. В результате фреза точно повторяет заданный контур. Невозможно ровно фрезеровать паз, направляя инструмент вручную, тем более сделать несколько совершенно одинаковых пазов.
Копировальная втулка состоит из кольца (рабочий размер) и фланца (посадочный размер). Ось симметрии копировальной втулки, совпадает с осью вращения шпинделя. Фланец выполняется по размеру отверстия опорной плоскости фрезера (подошвы), и крепится на нее. Когда на корпус с двигателем надавливают, рабочая часть инструмента опускается по направляющим, перпендикулярно опорной подошве. Фреза оказывается ниже подошвы, и врезается в обрабатываемую поверхность. Кольцо копировальной втулки упирается боковой поверхностью в шаблон, не пуская инструмент за его границы.
