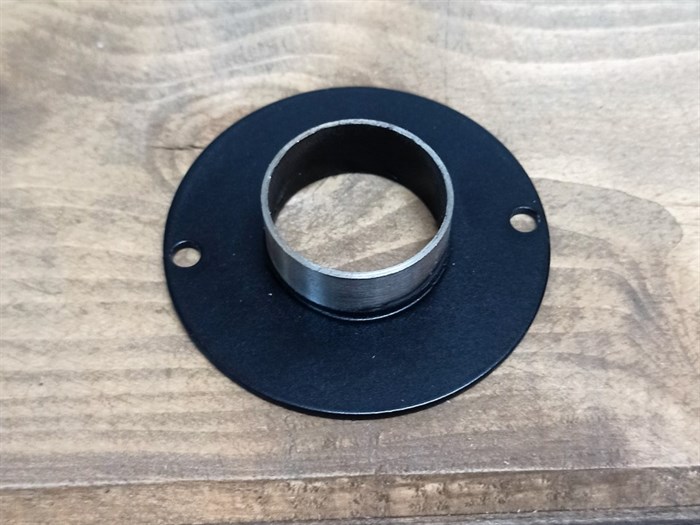

Копир. втулка 68/40
Копировальная втулка для ручного фрезера, посадочный размер - 68 мм., рабочий диаметр - 40 мм.
Для фрезеров:
Makita: 0700, 0900, 1800, 3612, 3620, 2300, 2301; 1800; 1801; Maktec: 360, 361, 362; Hammer: FRZ 710, FRZ2200B; Интерскол: ФМ 55/1000Э, ФМ-67/2200Э; Калибр: ФЭ-1300/8М+; Kress: FM 6900E; Спец: 2000
Копировальная втулка – кольцо, скользящее по кромке шаблона. В результате фреза точно повторяет заданный контур. Невозможно ровно фрезеровать паз, направляя инструмент вручную, тем более сделать несколько совершенно одинаковых пазов.
Копировальная втулка состоит из кольца (рабочий размер) и фланца (посадочный размер). Ось симметрии копировальной втулки, совпадает с осью вращения шпинделя. Фланец выполняется по размеру отверстия опорной плоскости фрезера (подошвы), и крепится на нее. Когда на корпус с двигателем надавливают, рабочая часть инструмента опускается по направляющим, перпендикулярно опорной подошве. Фреза оказывается ниже подошвы, и врезается в обрабатываемую поверхность. Кольцо копировальной втулки упирается боковой поверхностью в шаблон, не пуская инструмент за его границы.
